卷板机可分为三辊卷板机和四辊卷板机两类。三辊卷板机又可分为对称式与不对称式两种。

     卷板机的工作原理，为对称式三辊筒卷板机的辊筒断面图，辊筒沿轴向具有一定的长度，以使板料的整个宽
度受到弯曲。

     在两个下辊筒的中间对称位置上有上辊筒i，上辊筒能在垂直方向调节，使置于上下辊筒间的板料得到不同的弯曲半径。下辊筒是主动的，安装在固定的轴承内，由电动机通过齿轮减速器使其同方向同转速转动，上辊是被动的，安装在可作上下移动的轴承内。大型卷板机上辊的调节是机械或液压的，小型卷板机中常为手动调节。

     工作时板料置于上下辊间，压下上辊，使板料在支撑点间发生弯曲，当两下辊转动时，由于摩擦力作用使板料移动，从而使整个板料发生均匀的弯曲。

     根据上述弯曲原理可知，只有当板料与上辊筒接触到的部分，才会达到所需要的弯曲半径，因此板料的两端边缘各有一段长度没有接触上辊，不发生弯曲，称为剩余直边，剩余直边长度约为两下辊距离的一半。

     不对称三辊筒卷板机的辊筒断面图，上辊筒是位于下辊筒的上面，另一辊筒在侧面，称为侧辊筒。上下两辊筒是由同一电动机旋转的。下辊能上下调节，调节的最大距离约等于能卷弯钢板的最大厚度。侧辊筒是被动的
，能沿倾斜方向调节。

     弯曲时，将板料送人上下辊筒，然后调节下辊将板料压紧，产生一定的摩擦力，再调节侧辊的位置，当上下辊由电动机驭动旋转时，板料发生弯曲。

     这种不对称三辊筒卷板机的优点是板的两端边缘也能得到弯曲，剩余直边的长度比对称式三辊卷板机缩小很多，其值不到板厚的两倍。虽然侧辊与下辊之间板料得不到弯曲，但只要将板料从卷板机上取出后调头弯曲，就
能完成整个弯曲过程。

     板料边缘的弯曲由两个侧辊筒分

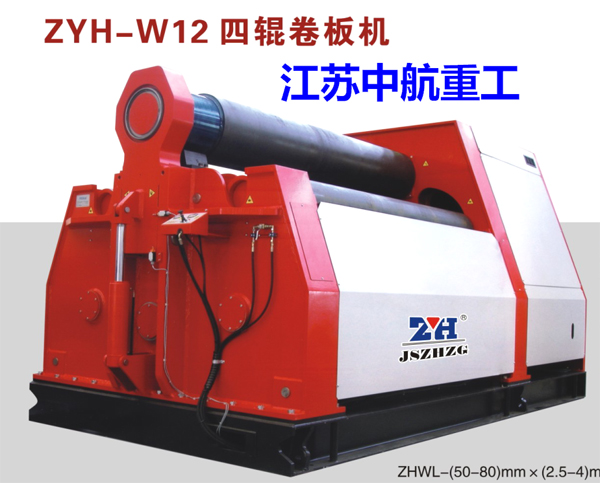

     四辊卷板机由四个辊子组成，上辊为主传动且上辊位置固定，下辊两端由液压缸带动升降。下辊升起可使其与上辊夹紧板材头部，按需要改变侧辊与上辊的距离进行弯曲板材两端头部。然后下辊下降，两个侧辊升起，板材弯卷成圆柱形。 卷板机的下辊的作用是提供一定的向上力，(设该力为夹紧力W)，与上辊一起夹紧所卷钢板，使上辊与被卷钢板间产生足够的摩擦力，在上辊旋转时能够带动钢板运动。

     此外，在两侧辊作用卷板时，下辊还起支承点作用。 四辊卷板机下辊筒的升降采用液压传动的方式来控制，因为下辊的重量本身就很大，在卷板的过程中下辊还要有给上辊一个向上力，使上辊与被卷钢板间产生足够的摩擦力，使上辊与下辊在卷板的过程中能够始终保持夹紧工件，在上辊旋转时，能带动钢板运动。在下辊运动的过程中要求下辊筒可以升高也可以下降到不超过200mm的任意高度上。由于下辊在运动的过程中对速度的要求不高，液压传动具有传动平稳，易于实现过载保护，易于实现自动化的特点。因此在下辊的传动方式上面，选择了采用液压传动。

      四辊筒卷板机，它与不对称三辊卷板机基本相似，只是增加了一只侧辊筒。
